Principio di funzionamento

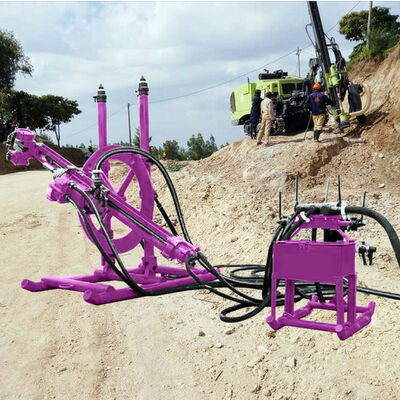

Il telaio di perforazione a disco è un dispositivo ausiliario progettato e fabbricato per adattarsi all'uso della perforatrice rotativa idraulica indipendente guidata su rotaia di tipo SR90 in gallerie minerarie a sezione ridotta. È alimentato da aria compressa per ottenere le funzioni di spinta e posizionamento della perforatrice durante la perforazione. L'aria compressa passa attraverso la valvola principale di aspirazione, l'iniettore di olio, varie valvole di controllo e raggiunge ogni parte in movimento per ottenere il funzionamento ciclico del processo di perforazione della roccia.

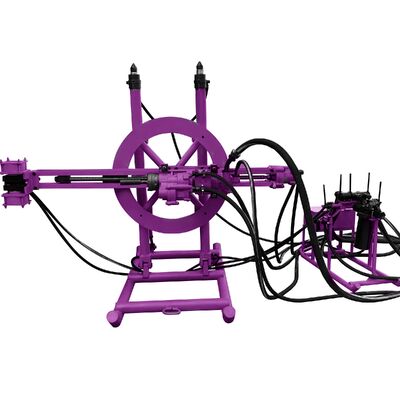

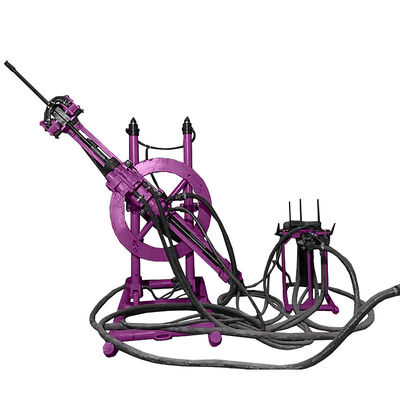

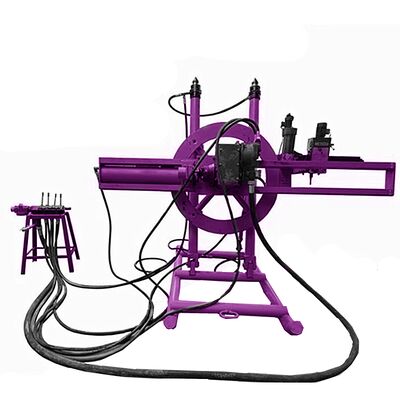

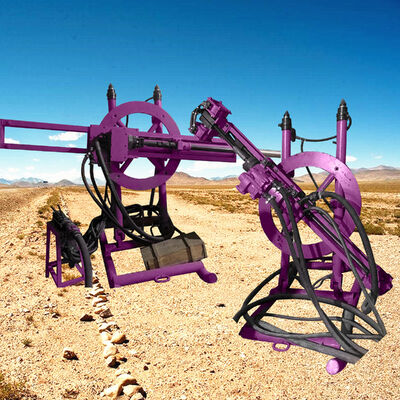

Caratteristiche strutturali Questo telaio di perforazione ha una struttura semplice, è facile da smontare e trasportare, funziona in modo sicuro e affidabile ed è altamente efficiente. L'intero telaio di perforazione è composto da tre componenti: la parte di collegamento del telaio di perforazione, la parte di collegamento dell'elica e la parte di collegamento della piattaforma operativa. La parte di collegamento del telaio di perforazione comprende principalmente tre parti: il top ad aria, il disco e il pattino inferiore. Il giunto dell'elica è composto da quattro componenti: il dispositivo di brasatura, la guida, il sedile scorrevole e il motore di propulsione. L'assemblaggio della console include componenti principali come la valvola di controllo e l'iniettore di olio.
Dopo che le parti del telaio di perforazione sono state trasportate al punto di lavoro, devono essere assemblate nell'ordine della leva inferiore, del top ad aria, del disco e dell'elica. Ogni parte deve essere pulita e pulita, rivestita di grasso e serrata. Prima che l'ingresso principale dell'aria e i tubi dell'acqua siano collegati alla console di controllo, tutta la sabbia e il fango devono essere soffiati via. Tutti i tubi flessibili devono anche essere soffiati via prima di essere collegati alle parti corrispondenti del telaio di perforazione per impedire che sabbia, fango e altri sporchi entrino nelle parti della macchina.
1. Prima dell'uso, devono essere effettuati tutti i preparativi necessari. Verificare se gli strumenti, i goniometri, gli strumenti di illuminazione e l'olio motore sono tutti disponibili e preparare un numero sufficiente di punte qualificate.
2. Posizionamento e ricollocazione: in base ai requisiti di progettazione del foro della pistola della perforatrice, il telaio di perforazione deve essere allineato con l'asse centrale della galleria e la linea di layout del foro della pistola. Il piano del disco deve essere parallelo alla linea di layout; altrimenti, influenzerà l'effetto. Prima di spostare il telaio di perforazione, il fondo deve essere sollevato o spinto fuori per coprire la superficie della scoria. Se c'è molto limo sulla piastra inferiore, è possibile posizionare una tavola di legno sulla parte insabbiata della piastra, quindi il telaio di perforazione può essere spostato su un'altra linea di layout con una leva o un verricello di trazione.
Descrizione dei prodotti
|
Tipo
|
Perforatrice rotativa
|
|
Nome del prodotto
|
Perforatrice
|
|
Applicabile
|
Edilizia, estrazione mineraria, perforazione di pozzi
|
|
|
Parametri
|
Modello SR90
|
Modello SR150
|
|
Diametro del foro di perforazione
|
50-80mm
|
80-140mm
|
|
Max. Profondità del foro di perforazione
|
35m
|
180m
|
|
Modello gambo
|
φ38mmx90mm
|
|
|
Forza d'impatto
|
≥225J
|
15000N
|
|
Frequenza d'impatto
|
≥34HZ
|
60rpm
|
|
Coppia in uscita dell'asta di perforazione
|
≥140NM
|
1500-2000NM
|
|
Dimensioni della galleria praticabili
|
2,2 m x 2,2 m - 3,0 m x 3,0 m
|
2,2 m x 2,2 m - 3,0 m x 3,0 m
|
|
Consumo totale di aria
|
≤225L/s
|
120-350L/s
|
|
Angoli di perforazione
|
0-360 gradi
|
0-360 gradi
|
|
Montato
|
No (portatile dall'uomo)
|
Rimorchio a due ruote
|
|
Peso per macchina per la perforazione di rocce
|
95KG
|
450KG
|
|
Dimensioni per macchina per la perforazione di rocce
|
890x360x305mm
|
|
