Principio di funzionamento

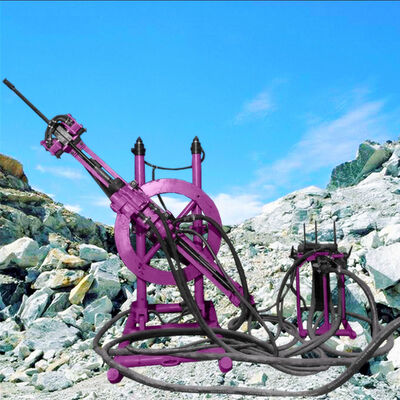

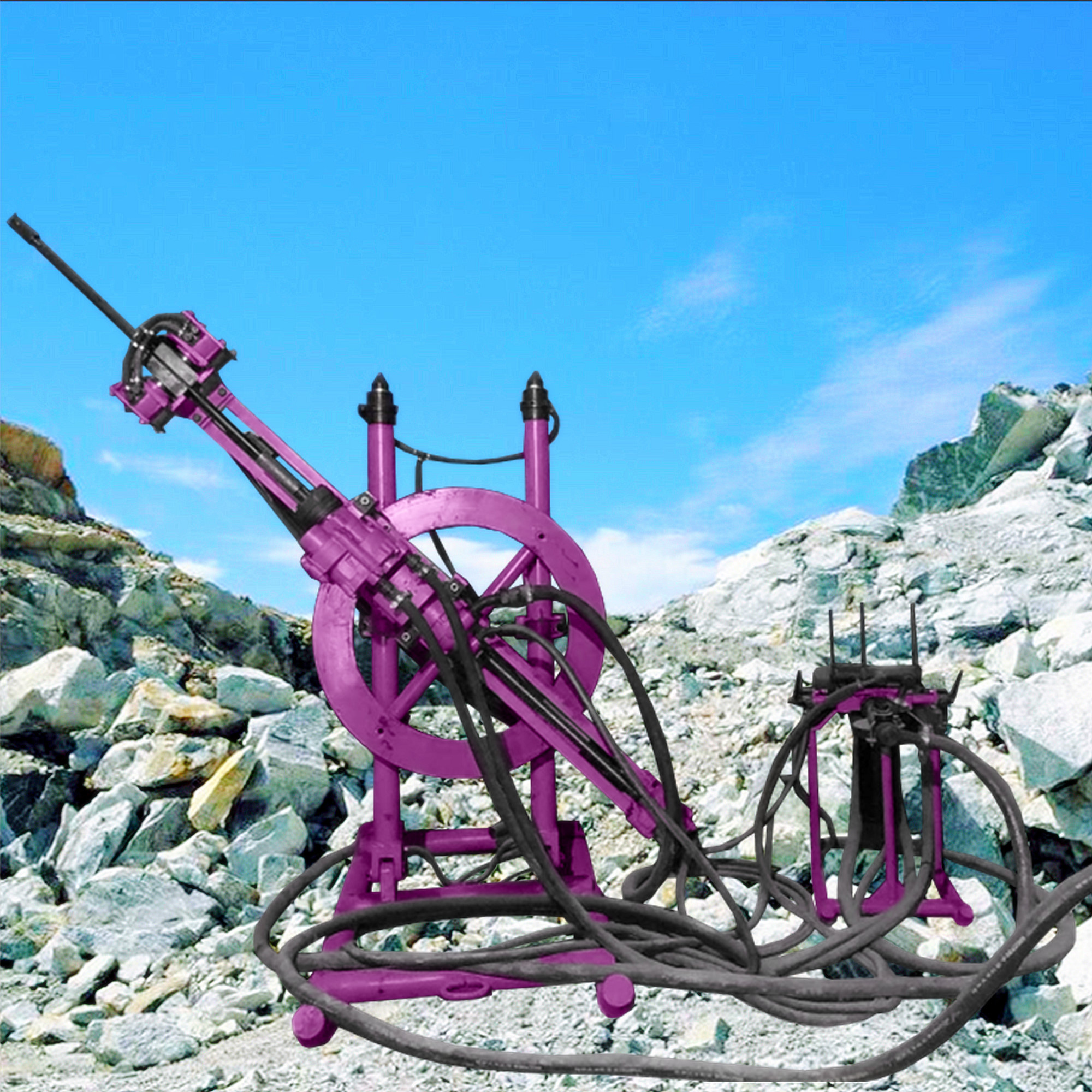

Il telaio di trivellazione a disco è un dispositivo ausiliario progettato e fabbricato per adattarsi all'utilizzo del trivellazione a rotazione idraulica indipendente guidata da rotaia SR90 nelle strade minerarie a piccola sezione.È alimentato da aria compressa per ottenere le funzioni di spinta e posizionamento della trivella durante la perforazioneL'aria compressa passa attraverso la valvola di aspirazione principale, il lubrificatore di nebbia di olio, le varie valvole di controllo e raggiunge ogni parte in movimento per ottenere il funzionamento ciclico del processo di perforazione della roccia.

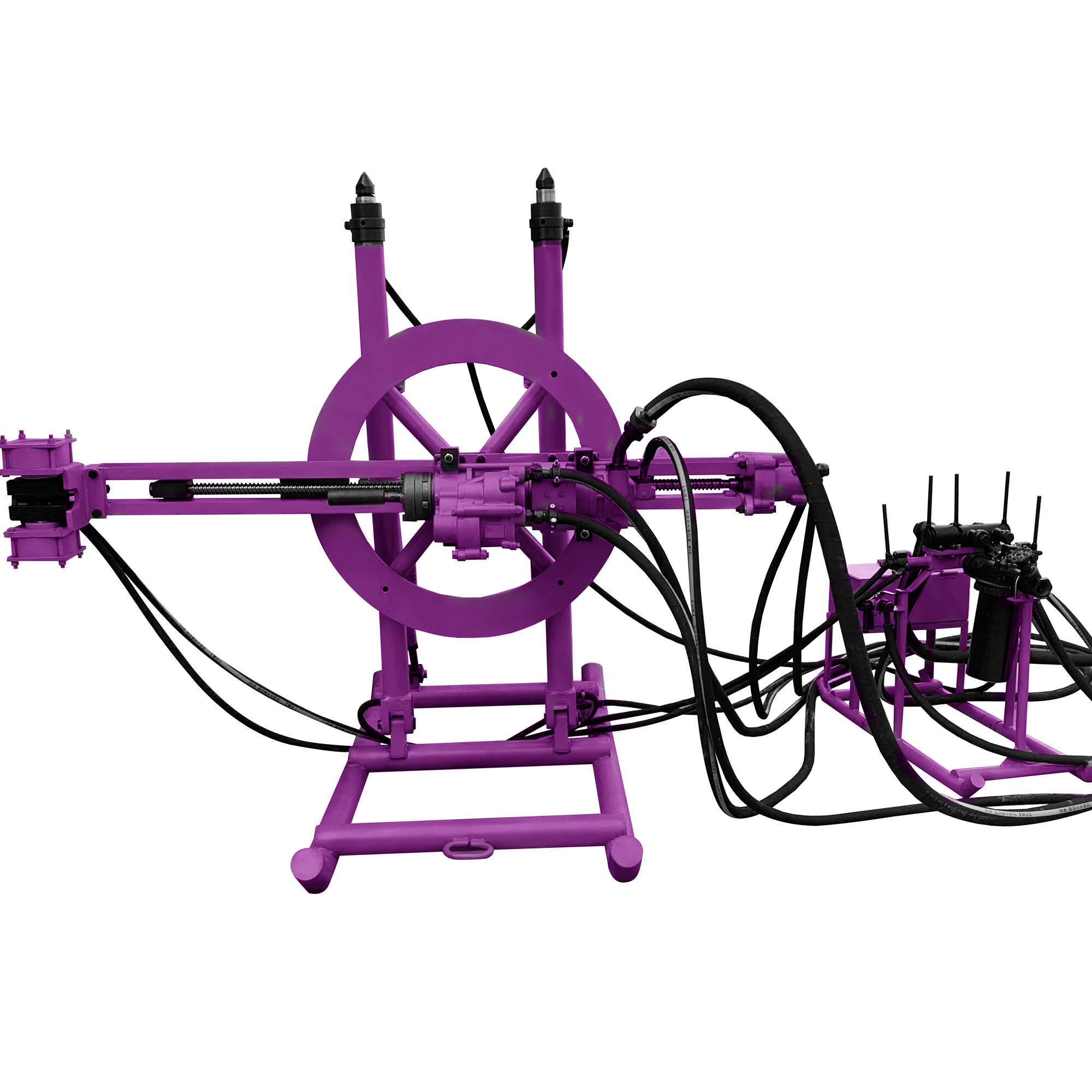

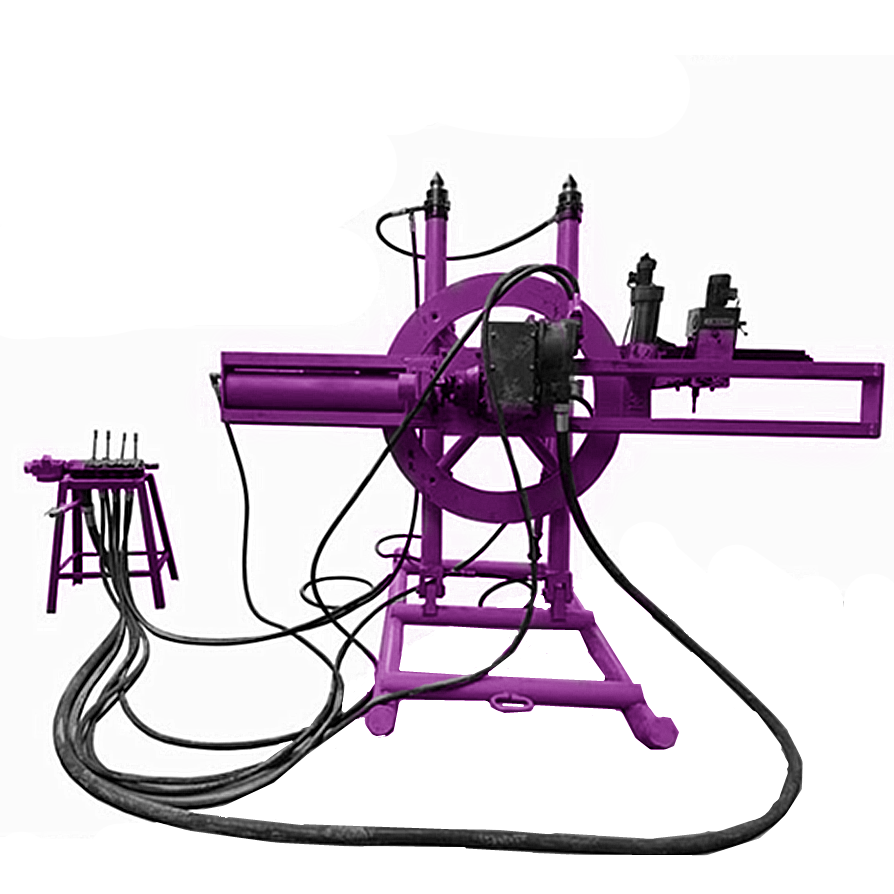

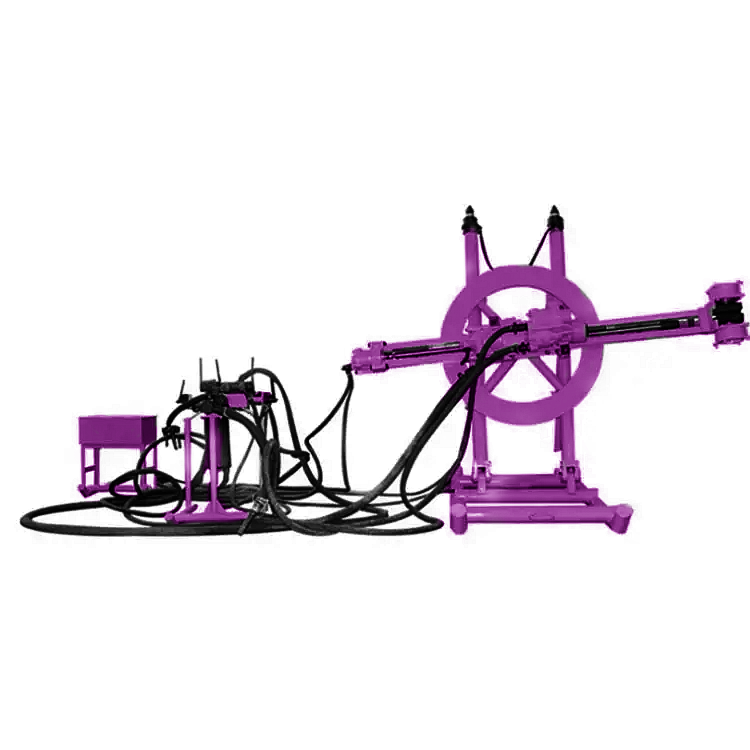

Caratteristiche strutturali Questo telaio ha una struttura semplice, è facile da smontare e trasportare, funziona in modo sicuro e affidabile ed è altamente efficiente.L'intero telaio di perforazione è composto da tre componenti: la parte di collegamento del telaio di perforazione, la parte di collegamento dell'elica e la parte di collegamento della piattaforma di esercizio.il disco e lo slittatore di fondoIl giunto dell'elica è composto da quattro componenti: il dispositivo di brasatura, il binario di guida, il sedile di scivolo e il motore di propulsione.L'insieme della console comprende i componenti principali come la valvola di controllo e il lubrificante per la nebbia di olio.
Dopo che le parti del telaio della trivella sono state trasportate al punto di lavoro, esse devono essere assemblate nell'ordine della leva inferiore, della parte superiore dell'aria, del disco e dell'elica.,Prima di collegare l'entrata principale dell'aria e i tubi d'acqua alla console di comando, tutta la sabbia e il fango devono essere spazzati via.Tutti i tubi devono inoltre essere soffiati prima di essere collegati alle parti corrispondenti del telaio della trivella per evitare la penetrazione di sabbia, fango e altri sporcizzi nelle parti della macchina.
1Prima dell'uso, si devono effettuare tutti i preparativi necessari: verificare la disponibilità degli attrezzi, dei protrattori, degli attrezzi per l'illuminazione e dell'olio del motore e preparare sufficienti trapano qualificati.
2.Posizionamento e spostamento: in base ai requisiti di progettazione del buco del cannone della trivella, il telaio della trivella deve essere allineato con la linea centrale del tunnel e la linea di disposizione del buco del cannone.Il piano del disco dovrebbe essere parallelo alla linea di layoutIn caso contrario, questo influenzerà l'effetto. Prima di spostare il telaio di trivellazione, il fondo deve essere scavato o spinto per coprire la superficie della scorie.una tavola di legno può essere posizionata nella parte di fango della piastra, e poi il telaio della trivella può essere spostato in un'altra linea di disposizione con una leva o un verricello di trazione.
Descrizione dei prodotti
|
Tipo
|
Perforazione a rotazione
|
|
Nome del prodotto
|
Perforazione
|
|
Applicabile
|
Edilizia Energia, miniera, perforazione di pozzi
|
|
|
Parametri
|
Modello SR90
|
Modello SR150
|
|
Diametro del foro di perforazione
|
50 a 80 mm
|
80-140 mm
|
|
Max. profondità del foro di perforazione
|
35 metri
|
180 metri
|
|
Modello del bastone
|
φ38 mmx90 mm
|
|
|
Forza di impatto
|
≥ 225J
|
15000N
|
|
Frequenza di impatto
|
≥ 34 Hz
|
60 giri al minuto
|
|
Torsione di uscita della barra di trivellazione
|
≥ 140NM
|
1500-2000NM
|
|
Dimensioni praticabili del tunnel
|
2.2m x 2.2m - 3,0m x 3,0m
|
2.2m x 2.2m - 3,0m x 3,0m
|
|
Consumo totale di aria
|
≤ 225L/s
|
120-350L/s
|
|
Angoli di perforazione
|
0-360 gradi
|
0-360 gradi
|
|
Montaggio
|
No (uomo portatile)
|
Trailers a due ruote
|
|
Peso per la macchina di perforazione delle rocce
|
95 kg
|
450 kg
|
|
Dimensioni della macchina per la trivellazione delle rocce
|
890x360x305 mm
|
|
