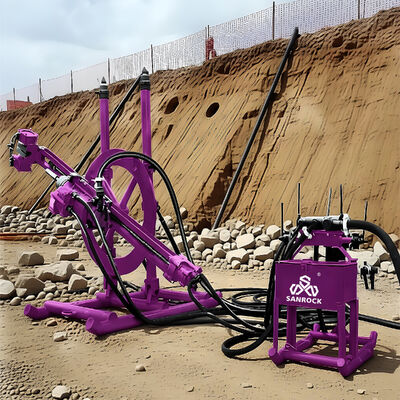

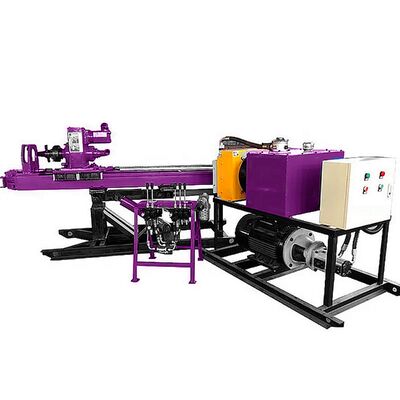

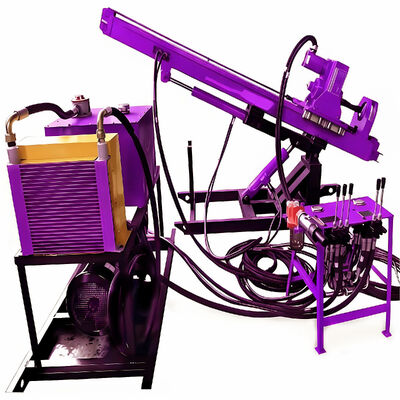

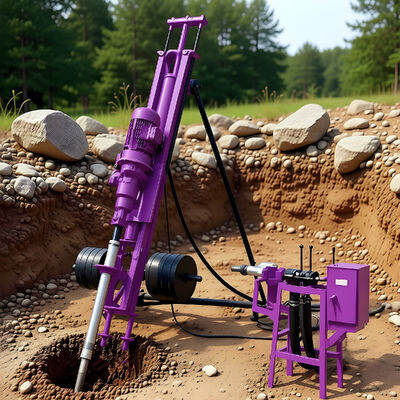

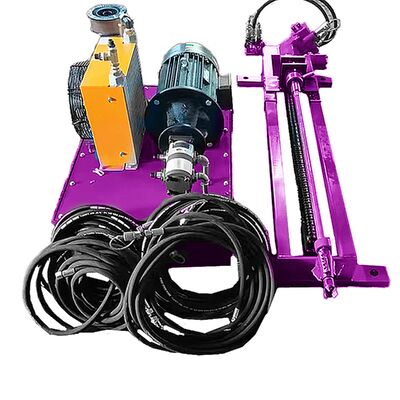

Rig di perforazione DTH a controllo idraulico con peso leggero, elevata efficienza di perforazione e coppia massima di 3000 N.m per progetti di miniera e pozzi idrici

La piattaforma di perforazione orizzontale direzionale (HDD) multifunzionale con capacità di martello DTH rappresenta una generazione altamente avanzata e versatile di attrezzature di perforazione senza trincea.,piattaforma integrata, it performs a wide spectrum of horizontal directional drilling operations across vastly different geological conditions—from soft soils and clays to the hardest rock formations—by seamlessly switching between different drilling tools and modes, con il martello DTH come componente principale per lo scavo di roccia dura.

Questa piattaforma supera i limiti delle macchine a metodo singolo.un sistema di trivellazione multi-modo o di alimentazione che può essere rapidamente riconfigurato sul campo.

• Power Pack modulare:Dispone di un'unità di alimentazione combinata che fornisce aria compressa ad alto volume per il martello DTH, flusso idraulico ad alta pressione per il motore di fango o la testa rotante e capacità di pompaggio per i fluidi di perforazione.
• Sistema di cambio rapido di attrezzature e di attacco:Permette un rapido scambio di campo tra l'assemblaggio del martello DTH, l'assemblaggio del motore di fango (BHA), i gambi della sega e i diversi trapanoli.
• Sistema avanzato di guida unificata:Utilizza un sofisticato strumento di sterzo e rilevamento compatibile con tutte le modalità di perforazione, fornendo una precisione costante indipendentemente dal metodo utilizzato.
• tubo di trivellazione multifunzione:Utilizza barre di perforazione a doppio scopo che trasmettono coppia, spinta e aria compressa o fluido di perforazione come necessario per la modalità attiva.

Questa è solo una parte dei clienti esteri che sono venuti alla nostra azienda per negoziare la cooperazione, firmare contratti e scattare foto.Diamo il benvenuto a più clienti stranieri per venire alla nostra azienda per negoziare e cooperare.

• Consumo d'aria:9-12 m3/min
• Diametro del foro:90-160 mm
• profondità del foro:10-60 m
• Dimensione della barra di perforazione:89 × 1500 mm / 76 × 1500 mm
• Torsione massima:3 000 N.m.
• velocità di rotazione:0-80 giri/min
• L'angolo di inclinazione del propulsore:10° - 360°
• Colpo:1800 mm
• Forza di sollevamento massima:27.5 KN
• Forza di alimentazione massima:27.5 KN
• Tipo di pompa idraulica:540 pompa di ingranaggi
• Pressione nominale del sistema idraulico (pressione massima):16 Mpa
• Flusso massimo della pompa idraulica40 l/min
• Frequenza motoria:15 kw
• Capacità del serbatoio80 l
• Dimensioni della trivella:3100 × 800 × 1250 mm
• Dimensioni della stazione idraulica:1400 × 700 × 1200 mm
• Dimensioni della console di controllo:50 × 50 × 90 mm
• Peso totale:900 kg
