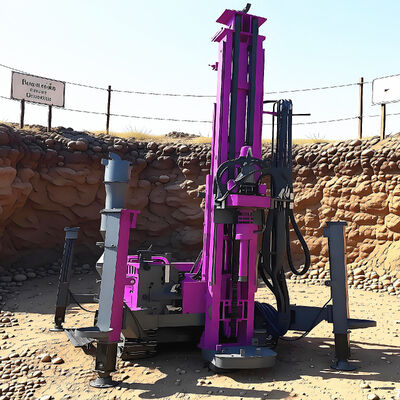

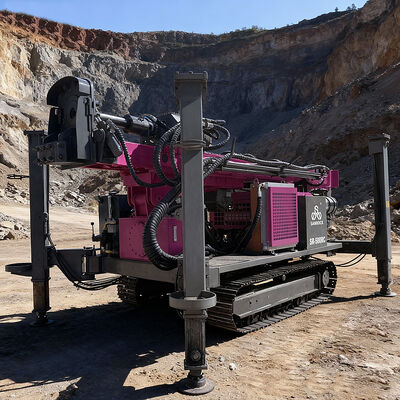

Principio di funzionamento della macchina di trivellazione del nucleo RC
Il sistema di trivellazione di base a circolazione inversa (RC) è progettato per un recupero di campioni efficiente, continuo e di alta qualità nell'esplorazione minerale.sistema di tubi di trivellazione a doppia parete che separa il mezzo di taglio dal flusso di campionamento, garantendo campioni di nucleo non contaminati e rappresentativi.
Stringa di trivellazione a doppia parete: il sistema utilizza tubi di trivellazione concentrici: un tubo esterno e un tubo interno.L'anello tra loro funge da passaggio verso il basso per il fluido di perforazione (in genere aria compressa o una combinazione di aria e schiuma), mentre il tubo interno funge da passaggio verso l'alto per le talee e i campioni del nucleo.
Flusso di circolazione inversa: il fluido di perforazione (aria) viene spinto lungo l'anello tra i tubi esterni e interni.che brucia le rocce.
Recupero dei campioni: l'energia cinetica dell'aria, combinata con un flusso verso l'alto ad alta velocità, cattura immediatamente i tagli di roccia e i pezzi di nucleo di piccolo diametro.Questo flusso d'aria carico di campioni viene quindi evacuato fino al tubo interno ad alta velocità (tipicamente 15-25 m/s).
Separazione e raccolta: l'aria ad alta velocità e la miscela di campioni raggiungono la superficie e passano attraverso un ciclone di grande diametro o un sistema di raccolta di campioni.causando la caduta delle schegge di roccia e della polvere in un sacchetto per campioni o in un divisoreL'aria viene quindi filtrata e rilasciata o ricircolata.
Vantaggi principali: questo metodo crea una colonna di campioni quasi continua e non contaminata.è protetto dalla miscelazione con il materiale proveniente dalle pareti superiori del pozzo (contaminazione da cavità), che fornisce un controllo di grado molto preciso per la stima delle risorse minerali.
Flusso di processo di costruzione/perforazione
La sequenza operativa di un progetto di miniera di RC core segue un flusso di lavoro sistematico ed efficiente:
Fase 1: Preparazione del sito e installazione della piattaforma
Libera e livella la trivella.
Posizionare la trivella RC e le attrezzature di supporto (compressore d'aria, propulsori, sistema di campionamento).
Collegare tutti i tubi (aria, acqua) e le fonti di alimentazione.
Fase 2: Perforazione e campionamento continuo
Iniziare la perforazione: l'azionamento superiore ruota il filo di perforazione mentre il martello viene attivato dall'aria ad alta pressione.
Raccogliere campioni: la perforazione avviene in lunghezze standard di barre (ad esempio, 6 o 9 m).
Recupero campione: il campione della lunghezza della canna completata viene soffiato attraverso il ciclone in sacchetti di campione.
Proseguimento del processo: una nuova canna viene aggiunta alla stringa e la perforazione riprende.
Fase 3: integrazione delle trivellazioni di base (facoltativa ma comune)
Per le sezioni che richiedono un nucleo intatto per la geologia e la metallurgia dettagliate, il sistema può essere adattato.
Il martello RC viene recuperato, e un sistema di canna del nucleo del filo è distribuito attraverso la corda a doppia parete.
Dopo il recupero, la perforazione RC può essere riprese immediatamente.
Fase 4: Completamento e demolizione
Al raggiungimento della profondità del bersaglio, il filo di trivellazione viene tirato fuori dal buco.
Il buco è in genere sigillato o confezionato secondo le normative ambientali e di sicurezza.
L'attrezzatura viene smontata, pulita e preparata per il trasporto al sito successivo.
Fase 5: gestione dei campioni e gestione dei dati
I sacchetti di campioni vengono registrati, pesati e preparati per essere spediti in laboratorio.
La geologia del buco (DTH) viene registrata in tempo reale da un geologo che osserva le talee, consentendo decisioni immediate in loco.
Riassunto
La perforazione del nucleo RC in miniera combina la velocità e l'efficienza economica della circolazione inversa con la qualità del campione del nucleo.Il suo principio di trasporto di campioni isolati verso l'alto e il suo flusso di processo adattabile lo rendono il metodo dominante per il rapido, controllo affidabile del grado e definizione delle risorse nell'esplorazione minerale moderna.
Descrizione del prodotto
|
Capacità di perforazione
|
Profondezza di perforazione ((m)
|
500
|
|
Il diametro del foro ((mm)
|
140-400
|
|
Diametro del tubo di trivellazione ((mm)
|
76/89/102/114
|
|
Lunghezza del tubo di trivellazione ((m)
|
1.5/2/3
|
|
Pressione assiale ((kN)
|
100
|
|
Testa di guida
|
Torsione di rotazione ((N.m.)
|
8000-12000
|
|
Velocità di rotazione (rpm)
|
40-160
|
|
Ictus
|
1.7-3.5
|
|
Forza di sollevamento del carrello (kN)
|
300
|
|
Capacità di alimentazione ((kN)
|
150
|
|
Velocità di risalita rapida ((m/min)
|
20
|
|
Velocità di alimentazione rapida ((m/min)
|
40
|
|
Unità di alimentazione
|
Potenza nominale/velocità ((kW/rpm)
|
132/2400
|
|
Capacità del verricello utensile
|
Forza di sollevamento (kN)
|
20
|
|
Compressore d'aria
|
Pressione dell'aria (MPA)
|
1.7-3.5
|
|
Consumo d'aria ((m3/min)
|
17-42
|
|
Equipaggiato con martello ((Circolazione inversa)
|
Serie a media e alta pressione
|
|
Fabbricazione a partire da prodotti della voce 8528
|
Velocità di marcia (km/h)
|
2.5
|
|
Angolo di salita
|
30
|
|
Dimensione
|
Trasporto ((mm)
|
6450*2100*2700
|
|
Lavoro (mm)
|
4500*4000*7000
|
|
Peso
|
Peso ((t)
|
12
|
|
Questa è solo una parte dei clienti esteri che sono venuti alla nostra azienda per negoziare la cooperazione, firmare contratti e scattare foto.
Diamo il benvenuto a più clienti all'estero per venire alla nostra azienda per negoziare e cooperare.
Profilo aziendale
Quzhou Sanrock Heavy Industry Machinery Co., Ltd è stata fondata nel 2017, rapidamente sviluppare come un'impresa chiave nel settore dell'industria del campo minerario, esplorazione geologica,campo dei pozzi idrici e campo delle costruzioni ingegneristiche, con capacità di ricerca, produzione e commercializzazione.
I prodotti Sanrock coprono ora più di 10 specie quali:
Perforazione per miniere Perforazione per ingegneria
Perforazione sotterranea Perforazione a pila solare
Perforazione di pozzi idrici Perforazione rotativa
Compressore d'aria per la trivellazione del nucleo
Abbiamo molti anni di esperienza in questi campi per offrire varie soluzioni, con certificato ISO 9001 e CE per garantire il nostro controllo della qualità.Abbiamo anche eccellenti ingegneri e team di vendita per servire la domanda dei diversi clienti '.
Offriamo anche un servizio di assistenza post-vendita completo, compresa la guida all'installazione in loco, la formazione operativa e i servizi di manutenzione regolari,per garantire che i clienti non abbiano preoccupazioni durante l'utilizzo dell'apparecchiatura.
Noi di Sanrock vogliamo lavorare mano nella mano con i nostri clienti, per creare un futuro migliore!
Questa è solo una parte dei clienti esteri che sono venuti alla nostra azienda per negoziare la cooperazione, firmare contratti e scattare foto.
Diamo il benvenuto a più clienti all'estero per venire alla nostra azienda per negoziare e cooperare.
1Cosa puoi comprare da noi?
Perforazione DTH, perforazione DTH integrata, perforazione di base, perforazione stradale, perforazione solare, perforazione rotante, perforazione Top Hammer, perforazione jumbo sotterranea,Martello DTH- per la trivellazione, - per la trivellazione, - per la trivellazione, - per la trivellazione, - per la trivellazione,
2Fornisce servizi di disegno di progetto e personalizzazione per macchine complete e strumenti di perforazione?
Vi preghiamo di fornire le vostre specifiche tecniche o i dettagli di base del progetto, e siamo pronti a sviluppare una proposta personalizzata in base alle vostre esigenze.
Ciò include disegni di progettazione 2D e 3D, forniti in vari formati tra cui DWG, PDF, STEP e IGES.
Il nostro team di ingegneri è specializzato nello sviluppo di soluzioni su misura che soddisfino le specifiche esigenze operative, le condizioni geologiche e gli obiettivi di prestazione.
3- Quanto tempo ci vuole?
R: Per i prodotti di grandi quantità o pesanti, spediamo via mare o via terra. L'efficienza della spedizione dipende dal paese e dalla città a cui si desidera spedire. Per i prodotti piccoli e delicati, spediamo con DHL,UPS, Fedex o TNT. Puoi anche nominare il metodo di spedizione che preferisci prima della spedizione.
4.Come è il vostro controllo di qualità? A: Abbiamo il nostro QC esperto. Ci sarà una ispezione e test rigorosi per ogni ordine prima di spedire.
